一、概述

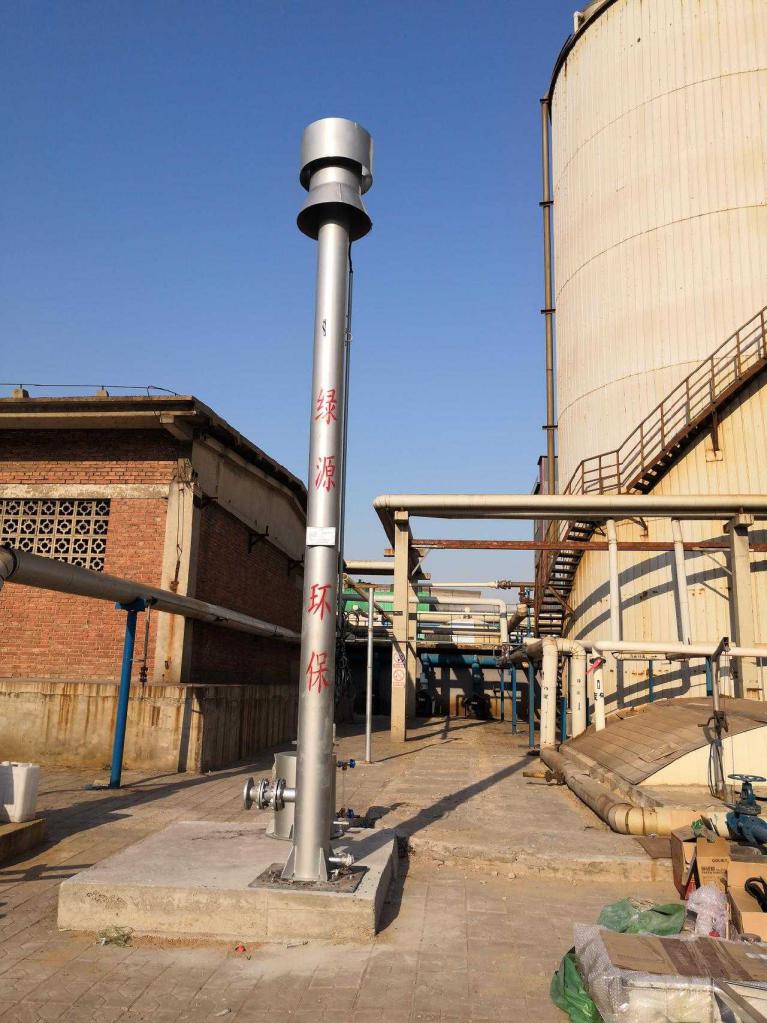

外燃自撑式火炬为圆柱形塔状结构，塔体顶部设有防风导流帽，由塔体、燃烧器、 阀门、阻火器和控制系统等部分组成。每小时可燃烧沼气 50Nm 3，可燃烧沼气 700Nm 3 ,负荷调节灵活，调节比 1：4，外燃式火炬为无风机自然式进风助燃，沼气与助燃 空气混合均匀，能使沼气充分燃烧，无黑烟，更环保；燃烧器火焰稳定，燃烧完全，烟气 排放达到有关排放标准。噪音符合城市环境区域噪声标准。
火炬具有熄火保护、断电安全保护和回火安全保护功能，自动和手动两种操作方式操 作方便， 运行安全。
火炬采用新颖的设计能在各种恶劣气象条件（如暴风暴雨）下可靠地工作。在系统设 计和设备选型上充分考虑了火炬连续长周期运行的特点，保证火炬有较长使用寿命。 火炬的设计符合 SH3009-2001《石油化工企业燃料气系统和可燃气体排放系统设计规 范》、GB50236-98《现场设备、工业管道焊接施工及验收规范》、GB3096-93《城市区域噪 声排放标准》及《大气污染排放限值》等有关标准。
二、结构与特性
2.1 塔体
火炬主体外壳用 304不锈钢制作，总高6m,为自支撑结构，满足火炬工况需求的情况下 节省了占地空间同时具有耐高温、抗腐蚀、 防氧化等特点，充分保障了火炬的使用寿命（一
般不低于十年）。
2.2 燃烧器
火炬燃烧器采用优质不锈钢制作，夹层式结构，多级部风，可耐 高温，同时燃烧火焰更均匀,使用寿命更长。
2.3 塔体与燃烧器的结合
燃烧器 安装在主塔顶部， 由于塔体较高，具 有引射作用，能把 塔体外的空气自然 导入燃烧器，再加上燃烧器的特殊结构，沼气与助燃空气能混合均匀，燃烧更加充分。
三、系统特点与功能
3.1、系统功能
沼气燃烧火炬是一个独立、完整的系统，主要包括以下功能：
1、沼气火炬能够在甲烷体积浓度为 50％时，在100 ～700Nm /h的流量范围稳定的燃烧。
2、燃烧器和阻火器能够防止回火现象发生。
3、火炬管道上的流量开关能够准确的检测沼气的流通情况。
4、火炬设有一体火焰监测系统，检测距离能达到50m,检测不到火焰信号时，系统将自动切断沼气供应，确保安全。
5、点火系统采用自动电子点火，设置长明灯，点火时先点燃沼气长明灯，再点燃主火炬保证点火成功率。点火气源采用沼气，从沼气主管道接出，无需另行配置点火气源。同时本火炬设置双路点火系统，极大的保证了点火的成功率。
6、火炬沼气长明灯管路上的电磁阀由系统接收流量开关传送的信号后自动开启或关闭。
7、火炬控制系统具备手动、自动等功能。
8、火炬系统的燃尽率在 98％以上。
9、系统能实现检测沼气的放散情况自动点火、运行。
10、系统界线外的噪音低于 80 分贝。
