内燃式火炬

沼气火炬

发布时间: 2020-02-22
沼气火炬

  在可燃性气体燃料(石油化工挥发气体,工业生产可燃性尾气,沼气等)燃烧火炬分内燃式和外燃式两种。

  一、概述

  我公司沼气火炬为圆柱形塔状结构,塔体顶部设有防风导流帽,由塔体、燃烧器、阀门、阻火器和控制系统等部分组成。每小时最小可燃烧沼气300 Nm3,最大可燃烧沼气3000Nm3,负荷调节灵活,调节比1:10,沼气燃烧量每小时1000m3以下为无风机自然式进风助燃,1000m3以上为自然式进风附加鼓风机强制进风;沼气与助燃空气混合均匀,能使沼气充分燃烧,无黑烟,更环保;强制供风使沼气燃烧全部在炉体内完成,能大大缩短火焰长度,火炬顶部无明火;燃烧器火焰稳定,燃烧完全,烟气排放达到国内有关排放标准。噪音符合我国城市环境区域噪声标准。

  火炬具有熄火保护、断电安全保护和回火安全保护功能,操作方便,运行安全。在长明灯灭火或突然断电的情况下,火炬的快速切断阀自动切断沼气供给。

  火炬采用新颖的设计能在各种恶劣气象条件(如暴风暴雨)下可靠地工作。在系统设计和设备选型上充分考虑了火炬连续长周期运行的特点,保证火炬有较长使用寿命。

  火炬的设计符合SH3009-2001《石油化工企业燃料气系统和可燃气体排放系统设计规范》、GB50236-98《现场设备、工业管道焊接施工及验收规范》、GB3096-93《城市区域噪声排放标准》及《大气污染排放限值》等国家有关标准。

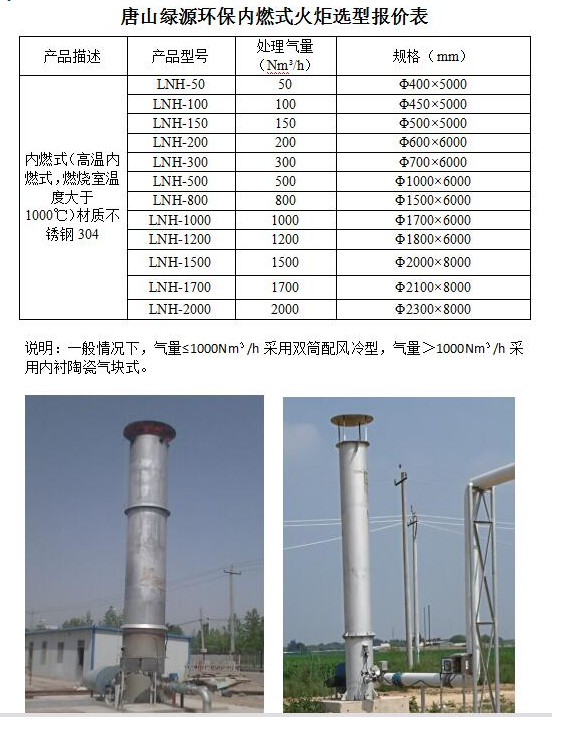

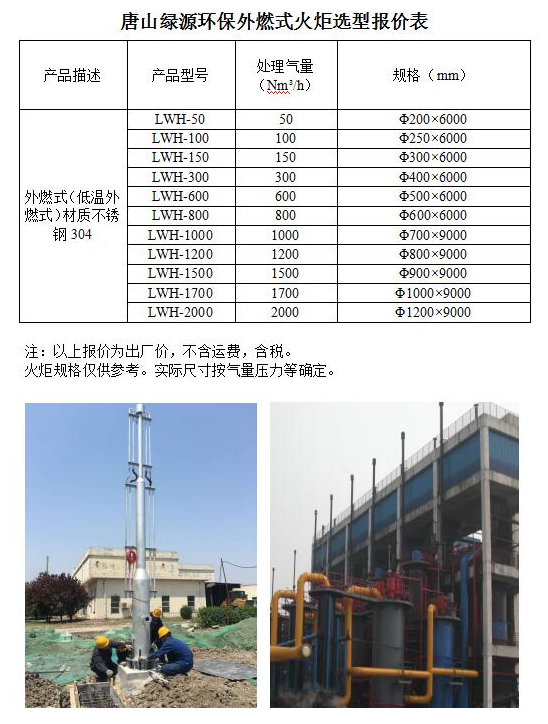

  内燃式沼气火炬厂家外燃式火炬厂家

  二、结构与特性

  2.1塔体

  火炬主体外壳用304不锈钢制作,中间为保温材料层,内胆为高温浇注料,具有耐高温、抗腐蚀、防氧化等特点,火炬外表温度不超过60℃,充分保障了火炬的使用寿命(一般不低于十年)。

  2.2燃烧器

  火炬燃烧器采用1Gr18Ni9Ti不锈钢制作,夹层式结构,可耐1500℃高温,使用寿命长(一般不低于三年)。

  2.3塔体与燃烧器的结合

  燃烧器安装在主塔底部,由于塔体较高,具有引射作用,能把塔体外的空气自然导入燃烧器,再加上燃烧器的特殊结构,沼气与助燃空气能混合均匀,燃烧更加充分。
  三、系统功能

  3.1、系统功能

  沼气燃烧火炬是一个独立、完整的系统,主要包括以下功能:

  1、沼气火炬能够在甲烷体积浓度为50%时,在300~3000Nm3/h的流量范围稳定的燃烧。

  2、燃烧器和阻火器能够防止回火现象发生。

  3、火炬上设有观察孔,方便观察火焰。

  4、火炬设有火焰监测系统,检测不到火焰信号时,系统将自动切断沼气供应,确保安全。

  5、点火系统采用自动电子点火,设置长明灯,长明灯只在极低压力时关闭,其它时间长明,保证点火成功率。点火气源采用沼气,从沼气主管道接出,无需另行配置点火气源。

  6、火炬沼气入口的电动阀门由系统接收压力开关传送的信号后自动开启或关闭。

  7、火炬控制系统具备手动、自动、远控运行等功能。

  8、火炬系统的燃尽率在98%以上。

  9、系统能实现沼气入口压力达到设定值后自动点火、运行。

  10、系统界线外的噪音低于80分贝。

  11、火炬运行中塔顶无明火,不冒黑烟。

  3.2系统整体特点

  …适应沼气压力低的特点。

  …燃烧效率高,达到98%以上。

  …负荷调节灵活,调节比达1:10。

  …燃烧安全,火焰稳定。

  …强大的控制功能,便利的操作系统。

  …能适应各种气象条件。

  …较长的使用寿命。

  …烟气排放少。

  …噪音低。

  四、应用领域

  垃圾填埋、啤酒厂、养殖场、污水处理场、化工、能源环保、沼气工程等
